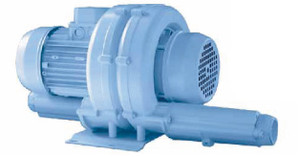

Informationen über R 85 H
|
Die nach dem dynamischen Prinzip verdichtenden Typen RUBIN arbeiten mit berührungsfrei rotierendem Laufrad. Sie haben einen integrierten Motor, auf dessen Wellenende ein zweiflutigesLaufrad "fliegend" angeordnet ist. Mit Ausnahme des RUBIN 85 H sorgt ausschließlich der Motorventilator für die Kühlung von Motor- und Gebläsegehäuse. Das Gebläse RUBIN 85 H hat zusätzlich einen Kühlventilator auf der vom Motor abgewandten Seite. Ein- und Auslassseite sind mit je einem eingebauten Absorptions-Schalldämpfer ausgerüstet. Ein- und Austritt haben ein Anschluss-Innengewinde nach DIN ISO 228 (Gas-Zollgewinde). Varianten der RUBIN haben saugseitig und druckseitig verschiedene Anschlussflansche. Ausser Welle, Motoranker und - stator sind die Hauptbauteile aus einer Leichtmetall-Gusslegierung hergestellt. Bei Bedarf Saug- oder Druck-Begrenzungsventil, Rückschlagventil, Ansaugfilter, Motorschutzschalter, Saug/Druck- Wechselschaltung.
|
